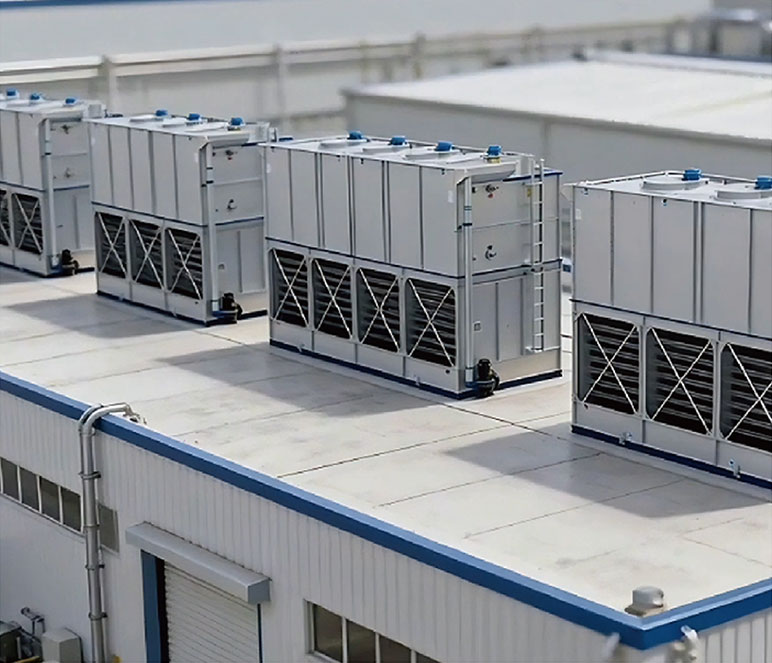

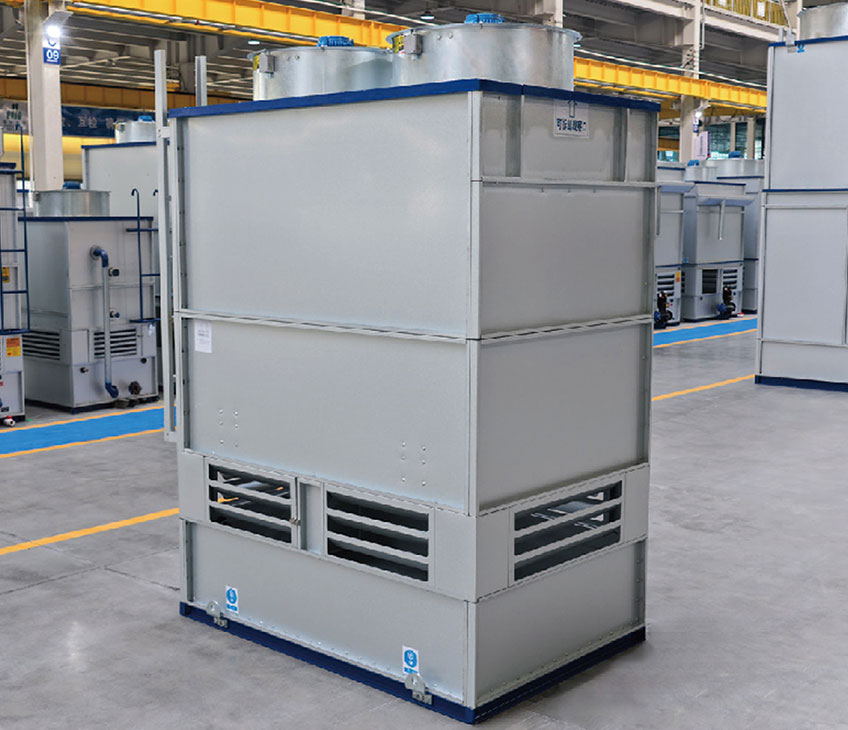

蒸发式冷凝器(逆流式)

工作原理

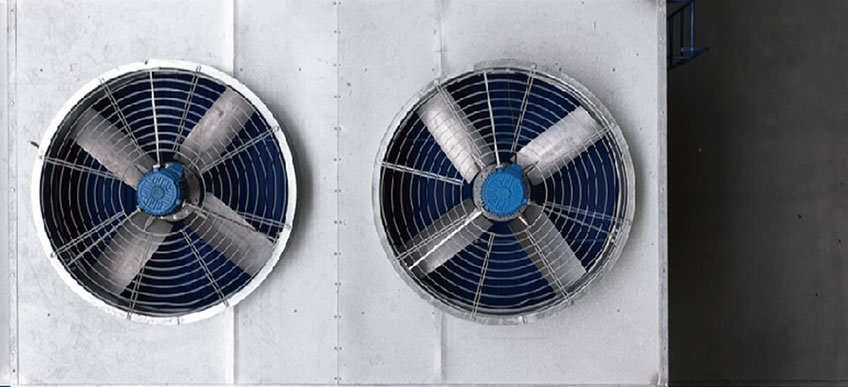

进风形式为底部逆流进风，与下落的喷淋水逆向交替形成饱和湿热空气，热量由顶部风机排出，水分由特殊结构的脱水器收回集水槽循环使用，内部空间没有换热填料，腾出更多的空间增加盘管的单位散热面积，结构更紧凑、占地小。特别适合用于出水温度要求接近当地湿球温度的情况。
椭圆管设计
换热管设计成椭圆管，排列更为紧凑，相比圆管流体充注量更少，同时可以降低空气的流动阻力。
结构更紧凑
没有了换热填料的空间，使的该类型设备结构更加紧凑，占用空间更小，更适合用于恶劣环境如炼铁厂，铸造厂及各类厂矿企业。由于其它类型冷却塔的换热填料使用长久后会老化井与灰尘等杂质粘合在一起，从而减低冷却效果。

ZNX型蒸发式冷凝器以水和空气为冷却介质与盘管内的高温气态制冷剂进行热交换制冷剂由气态冷凝成液态。内部设水分配系统、根冷凝盘管组、填料热交换层、除水器等。外部设循环水泵、盆管侧面顶部设轴流风机。在轴流风机的作用下，内部成负压状态。工作时，冷却水由水分配系统在强动的风力下均匀地完全覆盖在盘管表面，高温气态制冷剂从盘管上部进入，被冷凝的液态制冷剂从管底都流出，在该过程中，高温制冷剂与盘管外的水、空气进行热交换，再借助风势，换热效果显著提高。冷却水和空气吸热后温度节别升高，部分冷却水气化形成水蒸气，蒸发带走大量的热量由风机吸走排入大气，同时热空气中的水分被除水器截止集水池中，没有被气化的高温冷却水流入填料热交换层被流经的空气带走热量使其冷却，经充分冷却后的冷却水流回集水池中供循环泵重新送入水分配系统继续循环工作。数失到大气中的水分由集水池内的浮球阀控制水位，给予及时补充。
